一、 概 述
1、用途：

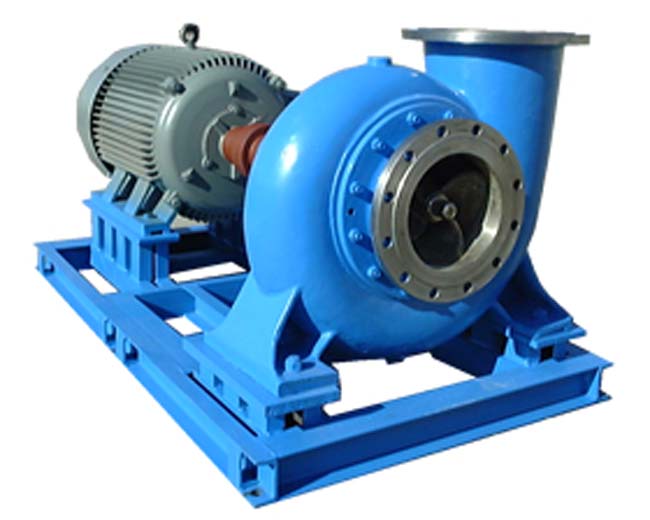

皖农系列水泵为卧式、单级、单吸、悬壁式蜗壳混流泵。适用于输送温度不超过50℃的清水或物理、化学性质类似水的其它液体。广泛应用于农田灌溉、工业和城市给排水等。
2、特点：
结构简单、使用可靠、装修方便，而且效率高、体型小、重量轻。HW型泵是在HB型基础上研制的节能产品。
3、传动方式
有直接传动和变速传动。常用动力机是电动机和柴油机。订货时应明确动力的型号（功率、转数），以便确定联轴器或皮带轮的规格。
4、水泵转向：
从水泵进口来看，叶轮为逆时针方向旋转。
5、型号说明：
250：泵进、出口直径（mm）
HW：蜗壳式混流泵
-6：额定扬程（m）
二、 结构和作用
1、目前设计的100—700HW型泵主要由泵盖、叶轮、泵体、泵轴、轴套及轴承体等主要零件构成（图1及图1.1）
2、泵盖分别与泵体和进水管相接
泵盖平面与叶轮平面之间应有适当间隙。标准规定间隙0.12—0.32。实际使用的适宜间隙0.3—0.7（将泵轴推向泵的进口端）。间隙大小可用增减纸垫厚度来调整。
3、轴封装置由填料、填料压盖、填料环和泵体上的填料函组成（100HW、150HW和200HW型泵无填料环）。其作用是防止起作用时空气吸入泵内及运行时介质过多地沿轴向流出。
4、轴套用以保护泵轴，磨损后应及时更换。
5、泵轴用深沟球轴承支承。轴承可用润滑油润滑—油量可控制在油标线之间；也可以用润滑脂润滑—可在装配水泵时加入。使用中通过拆装前盖和后盖来补充。
6、泵体上端的螺孔，用于加灌引入或联接真空泵抽气引水。
7、100HW、150HW、200HW、250HW及300HW五种型号十五种规格泵为轴向进水，垂方向出水。400HW、500HW、700HW三种型号八种规格泵为轴向进水，水平方向出水。
